渦街流量計是什么，你真的知道嗎
渦街流量計是一種速度式流量計儀表，用途很廣泛。
適用于大部分液體、氣體和蒸汽的流量計量、測量和控制。
要想了解一個流量計，首先我們要明白它的原理
渦街流量計是根據卡門渦街原理，研制出來的一款新型流量計
這只是一個簡單得描述，下面我們詳細了解一下：
在流體中插入一個物體時，流體流動受到影響，在障礙物的兩側就會交替地分離釋放出兩串旋渦，
在下游形成互相平行的兩個旋渦流，稱為卡門渦街。障礙物就是旋渦發生體，
它可以是三棱柱體，或者圓柱體。

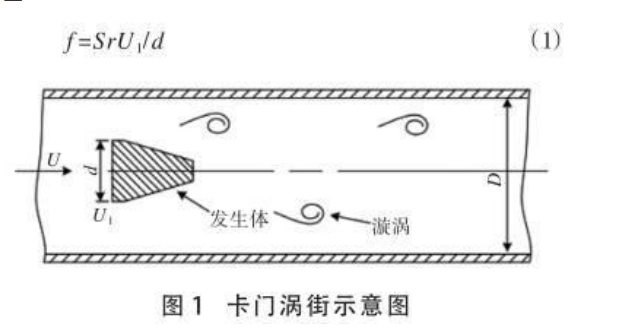

旋渦的回旋方向，因為所在旋渦流的不同而不同，如圖1所示，
在上邊的一列旋渦流為順時針方向旋轉，
在下邊的一列旋渦則作逆時針旋轉。由于旋渦之間相互作用，
其旋渦流一般是不穩定的。但是理論和實驗證明，
當滿足參數h/l=0.281（h為卡門渦街列的間隔，l為同列中旋渦的間隔）時，
渦街是穩定的，并且單側旋渦的分離釋放頻率f與流體流速v、旋渦發生體寬度d（三棱柱時為底寬，圓柱時為直徑）的關系符合下式：
f=St*v/d式中：St-斯特勞哈爾系數St是雷諾數Re的函數，
當Re=500～150000時，St=0.16（對三棱柱體）和St=0.2（對圓柱體）
在工業中檢測的流速，實際上幾乎都不超出這個范圍。
由上式可見，旋渦的分離頻率f只決定于介質流速和和旋渦發生體寬度之比，而不受溫度、
密度和粘度等影響，因此，對f進行檢測，可以得到介質流速v，并由此求得介質的體積流量。
